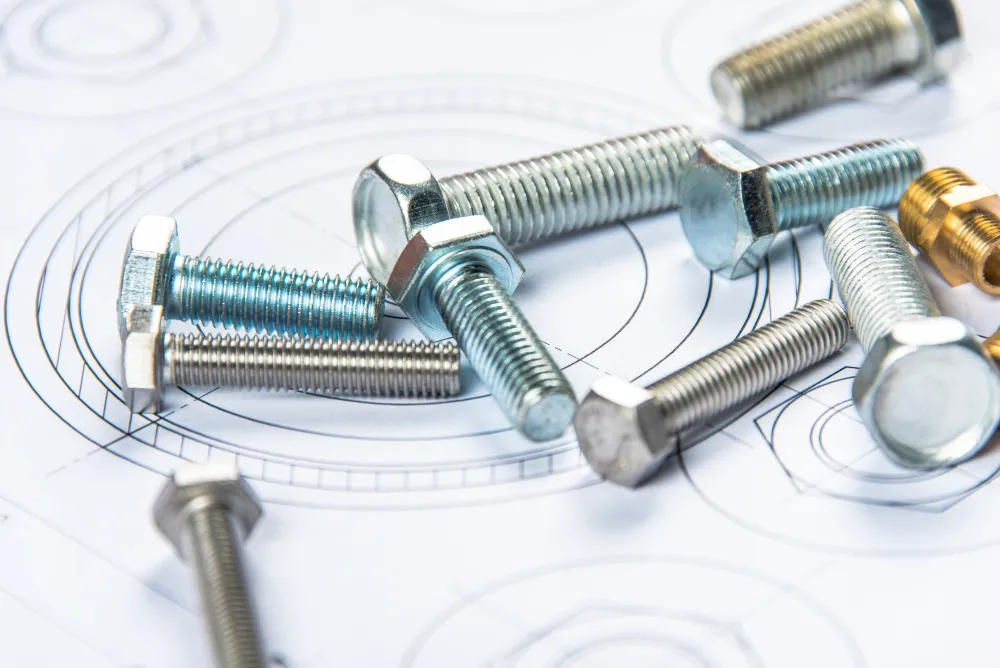

У світі крепежних з’єднань болт займає особливе місце. Це не просто стержень з різьбою і головкою — це інженерне рішення, яке тримає разом мости, автомобілі, будинки і складні механізми. Від правильного вибору болта залежить безпека і надійність конструкції.
Перед тим як купити болти для проекту, варто розібратися в різноманітті типів, матеріалів і стандартів. Помилка в виборі може коштувати не тільки грошей, а й безпеки людей.
Анатомія болта: кожна деталь має значення
Головка — це не просто зручність для ключа. Форма головки визначає спосіб передачі крутного моменту і розподіл навантаження. Шестигранна головка найпоширеніша через оптимальний баланс міцності і зручності.
Стержень може бути повністю або частково нарізаний. Гладка частина (підголовок) працює на зріз і вигин, нарізана — на розтяг. Довжина гладкої частини розраховується під конкретне застосування.
Різьба — це серце болта. Крок різьби, профіль, точність виготовлення визначають міцність з’єднання і легкість монтажу. Дрібна різьба міцніша, але повільніша в монтажі.
Кінець болта може бути тупим, загостреним або мати спеціальну форму. Загострений легше заходить в отвір, тупий краще для точної посадки.
Класи міцності: цифри, які рятують життя
У маркуванні болтів цифри через крапку (наприклад, 8.8) — це не випадковість, а точна характеристика механічних властивостей.
Перша цифра × 100 = тимчасовий опір розриву в МПа. Для болта 8.8 це 800 МПа.
Друга цифра × 10 = відношення межі плинності до тимчасового опору в відсотках. Для 8.8 це означає межу плинності 640 МПа (80% від 800).
Клас 4.6 — найпростіші болти для неответственних з’єднань. Тимчасовий опір 400 МПа.
Клас 5.8 — стандарт для загального машинобудування. Хороший баланс ціни і якості.
Клас 8.8 — високоміцні болти для відповідальних конструкцій. Обов’язкові для автомобілебудування.
Клас 10.9 — особливо міцні болти. Використовуються в авіації і точному машинобудуванні.
Клас 12.9 — вершина еволюції болтів з вуглецевої сталі. Рідко застосовуються через високу вартість.
Типи головок: кожна для своєї задачі
Шестигранна головка DIN 933 — класика жанру. Шість граней дають надійний захват ключем і рівномірний розподіл зусиль.
Циліндрична головка з внутрішнім шестигранником (DIN 912) компактна і естетична. Популярна в меблях і точній механіці.
Напівкругла головка з внутрішнім шестигранником поєднує міцність циліндричної з кращим зовнішнім виглядом.
Потайна головка ховається в зенкованому отворі. Використовується там, де головка не повинна виступати над поверхнею.
Квадратна головка DIN 603 має підголовок, який не дає болту прокручуватися в отворі. Часто застосовується в дерев’яних конструкціях.
Т-подібна головка призначена для установки в спеціальні пази направляючих і профілів.
Матеріали: від звичайної сталі до екзотичних сплавів
Сталь вуглецева — основний матеріал для більшості болтів. Марки 10, 20, 35, 40 відрізняються вмістом вуглецю і, відповідно, міцністю.
Легована сталь 40Х, 30ХГСА використовується для високоміцних болтів. Додавання хрому, марганцю, кремнію підвищує міцність і прогартовуваність.
Нержавіюча сталь А2 (12Х18Н10Т) — стандарт для вологого середовища. Не магнітна, але дорожча за вуглецеву сталь.
Нержавіюча сталь А4 (10Х17Н13М2Т) стійка до морської води і хімічно агресивних середовищ. Молібден підвищує корозійну стійкість.
Латунь використовується в електротехніці через немагнітні властивості і хорошу електропровідність.
Титан — ідеальний матеріал для аерокосмічної промисловості. Легкий, міцний, корозійностійкий, але дорогий.
Покриття: захист і естетика
Цинкування — найпопулярніший спосіб захисту від корозії. Товщина покриття 5-15 мкм забезпечує роки служби в помірних умовах.
Хроматування після цинкування створює різнокольорові плівки (жовтого, білого, чорного кольору) з додатковим захисом.
Фосфатування дає темно-сіре покриття з відмінною адгезією до фарб і мастил. Популярне в автомобілебудуванні.
Оцинкування гарячим способом створює товсте покриття (50-80 мкм) для особливо агресивних умов.
Анодування алюмінієвих болтів створює твердий захисний шар оксиду алюмінію.
Розрахунок довжини: математика надійності
Правильна довжина болта — це компроміс між надійністю і економією. Занадто короткий може не забезпечити достатню міцність, занадто довгий — марна витрата металу.
Загальне правило: болт повинен виступати за гайку на 1-3 нитки різьби. Це гарантує повне зачеплення і залишає запас на можливе розтягування.
Для глухих отворів болт не повинен упиратися в дно. Запас 2-3 мм обов’язковий для компенсації допусків.
При використанні шайб їх товщина враховується в загальну довжину болта.
Моменти затягування: тонка грань між надійністю і руйнуванням
Недостатнє затягування призводить до ослаблення з’єднання, надмірне — до руйнування різьби або болта. Правильний момент залежить від класу міцності, діаметра і матеріалу.
Болти М6 класу 8.8 затягуються моментом 10-12 Н·м Болти М8 класу 8.8 — 25-30 Н·м
Болти М10 класу 8.8 — 50-60 Н·м Болти М12 класу 8.8 — 85-100 Н·м
Ці значення орієнтовні. Точні моменти залежать від типу з’єднання, наявності мастил, вимог до попереднього натягу.
Спеціалізовані болти для особливих задач
Анкерні болти призначені для кріплення до бетону. Розширювальний механізм створює міцне з’єднання без хімічних анкерів.
Фундаментні болти вмуровуються в бетон під час заливки. Забезпечують з’єднання металоконструкцій з фундаментом.
Рим-болти мають замість головки кільце для підвішування вантажів. Використовуються в такелажних роботах.
Болти з буртиком мають розширення під головкою, яке перешкоджає прокручуванню в отворі.
Призонні болти без головки використовуються як штифти або в з’єднаннях, де головка заважає.
Контроль якості: як відрізнити хороший болт від поганого
Зовнішній вигляд багато говорить про якість. Рівна різьба без задирок, відсутність тріщин і раковин, якісне покриття — ознаки хорошого болта.
Маркування на головці повинно бути чітким і відповідати стандартам. Відсутність маркування або нечіткі позначки — привід для занепокоєння.
Твердість можна перевірити простими методами. Хороший болт не деформується при розумному зусиллі, але і не крихкий.
Геометрія різьби перевіряється калібрами або еталонними гайками. Різьба повинна йти легко, без заїдань.
Проблеми і їх вирішення
Корозія — головний ворог болтових з’єднань. Профілактика краща за лікування: правильний вибір матеріалу і покриття, використання антикорозійних мастил.
Заїдання різьби частіше трапляється з нержавіючими болтами. Мастило і помірна швидкість закручування — кращі запобіжники.
Втомне руйнування виникає при циклічних навантаженнях. Правильний розрахунок попереднього натягу знижує ризики.
Водневе окрихчування може виникнути при електролітичному цинкуванні високоміцних болтів. Відпалювання після покриття вирішує проблему.
Зберігання і логістика
Класифікація за розмірами, класами міцності і покриттям спрощує пошук потрібного болта і контроль запасів.
Захист від корозії важливий навіть для оцинкованих болтів. Сухе приміщення і захист від конденсату подовжують термін зберігання.
Упаковка повинна захищати різьбу від пошкоджень. Насипом можна зберігати тільки невідповідальні болти.
Тенденції розвитку
Композитні болти з вуглецевого волокна знаходять застосування в авіації через малу вагу і стійкість до корозії.
Суперсплави дозволяють створювати болти для роботи при температурах понад 1000°C.
Покриття нового покоління забезпечують захист від корозії без використання хрому і інших шкідливих речовин.
3D-друк відкриває можливості для виготовлення болтів складної форми малими партіями.
Економіка використання
Стандартизація розмірів знижує витрати на закупівлі і зберігання. Краще мати запас популярних розмірів, ніж по кілька штук рідкісних.
Якість проти ціни — вічна дилема. Для критичних з’єднань економія на болтах може обійтися дорого.
Життєвий цикл включає не тільки вартість покупки, а й монтаж, обслуговування, заміну. Дорогий болт може бути вигіднішим за дешевий.
Майбутнє болтових з’єднань
Незважаючи на розвиток альтернативних технологій кріплення, болти залишаються незамінними в більшості застосувань. Можливість багаторазового демонтажу, висока міцність, налагоджене виробництво забезпечують їм довге життя.
Розумні болти з вбудованими датчиками можуть контролювати напруження в з’єднанні в реальному часі.
Нові матеріали розширюють сферу застосування болтів в екстремальних умовах.
Висновок
Болт — це не просто крепіж, а складний інженерний продукт, що втілює століття розвитку металургії і машинобудування. Правильний вибір болта — це інвестиція в надійність, безпеку і довговічність конструкції.
Розуміння особливостей різних типів болтів, їх матеріалів і покриттів допомагає приймати обґрунтовані рішення і уникати дорогих помилок. Пам’ятайте: економія на болтах часто обертається набагато більшими витратами в майбутньому.
