Жоден трубопровід не прокладається без кранів, засувок, вентилів та інших комплектуючих – запірної арматури. Одним із важливих елементів цієї категорії є зворотній клапан. Його ще називають клапаном односторонньої дії. Без нього не можна гарантувати правильну подачу рідини або іншої речовини у правильному напрямку.

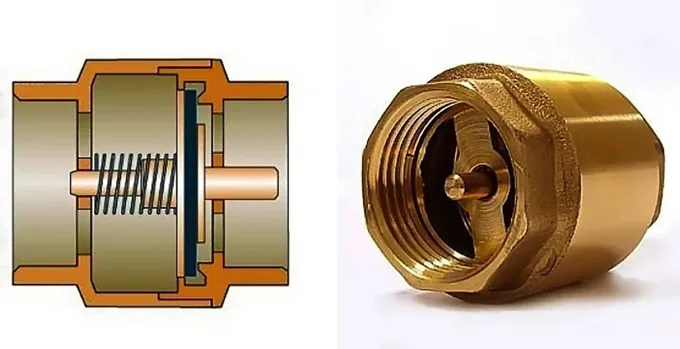

Що таке зворотній клапан
Для монтажу функціонального та надійного трубопроводу потрібно обов’язково купити зворотній клапан, який пропускає потік речовини в одному напрямку і відсікає її повернення назад. Використовуються такі клапани в різних типах трубопроводів – побутових та технологічних на промисловому виробництві.
Як працює зворотній клапан водопроводу
Клапан складається з корпуса та затворного елемента – диска, тарілок або кулі, які придавлюються під тиском потоку.
Потік рідини або іншої речовини рухається по трубопроводу в одному напрямі. Потік своїм тиском відкриває клапан та притискає його стулку так, щоб середовище просувалося по трубі максимально великим потоком. Такий рух ще називають позитивним. Коли рідина повертається, щоб рухатися у зворотному напрямі, клапан автоматично закривається, відсікаючи потік.
Однією із важливих функцій запірних клапанів є підтримання герметичності систем. При монтажі треба враховувати напрям потоку. Він указується на корпусі стрілкою.
Види та типи зворотніх клапанів
Всі клапани класифікують за складом матеріалу.
- Латунь – багатокомпонентний сплав, вироблений на основі міді з додаванням цинку, олова, нікелю, марганцю. Такі вироби мають високу міцність, стійкість до окислення та механічних пошкоджень. Найчастіше використовуються у промислових трубопроводах.
- Сталь – сплав заліза з вуглецем. Використовуються у трубопроводах, які транспортують неагресивні речовини.
- Нержавіюча сталь – сплав сталі з хромом та марганцем або іншими металами. Завдяки стійкості до окислення, може використовуватися для виготовлення клапанів для монтажу трубопроводів з широким діапазоном температур. Такі вироби відрізняються довготривалою експлуатацією та стійкістю до механічних пошкоджень.
Серед пропонованих виробниками моделей розрізняють такі типи:
- підйомні – поршньового типу та кульові, у них некерований диск гойдається в корпусі та повністю закривається при відсутності потоку;
- приймальні – кульові та пружинні;
- поворотні – мають верхній шарнірний та похилий диск.
Диски та сідла клапанів можуть мати різну конструкцію та виконані з різних матеріалів: метал по металу або метал по композиту.
Всі моделі передбачають певний спосіб монтажу, тому розподіляються на групи за особливостями установки.
- З фланцями – мають зворотний фланець і фланець подавальної частини клапану. Приварні клапани використовуються у промислових трубопроводах з великим діаметром, найчастіше – для дуже забрудненої води.
- З муфтами – монтуються різьбовою муфтою. Використовуються в трубопроводах невеликого діаметра (водо- та газопровід, хімічна промисловість, стічні системи).
- Міжфланцеві або дискові. Не мають власної системи кріплення. Монтуються між фланцями. Встановлюються у побутових трубопроводах в обмеженому просторі.
При монтажі зворотніх клапанів обов’язково враховують середовище, яке буде транспортуватись через них.
Робимо висновок
Зворотні клапани забезпечують односторонній потік рідини або газу, запобігаючи зворотному руху та можливим аварійним ситуаціям. Основними типами зворотних клапанів є клапани підйомного, поворотного, кульового та дискового типу, кожен з яких має свої переваги та сферу застосування. Вибір конкретного виду клапана залежить від параметрів робочого середовища, таких як тиск, температура та агресивність середовища, а також від вимог до надійності та тривалості роботи системи. Правильний підбір і установка зворотних клапанів забезпечують ефективну роботу трубопроводів, мінімізуючи ризик виникнення протікання та пошкоджень, що робить їх важливим елементом в інженерних мережах різного призначення.
