На рынке промышленной арматуры существует множество разнообразных устройств для управления потоками жидкостей и газов. Один из таких — задвижка «Баттерфляй», которая отличается своей эффективностью и универсальностью. Давайте рассмотрим особенности и сферу применения этого важного элемента трубопроводных систем.

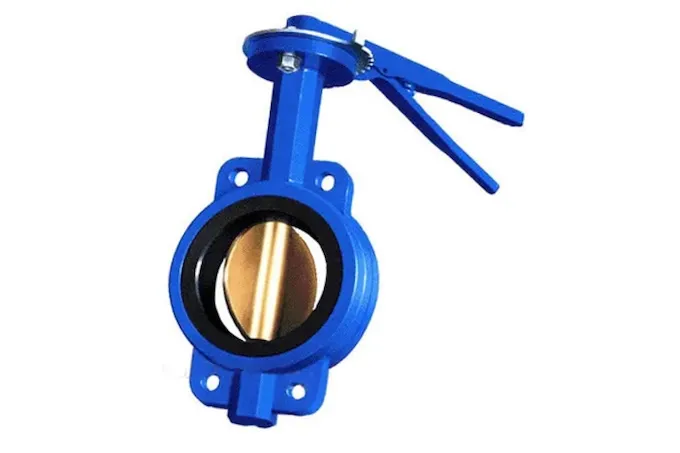

Задвижка Баттерфляй (другие названия — дисковый затвор, герметичный клапан) представляет собой тип трубопроводной арматуры с уникальной конструкцией. Ключевым элементом этого устройства является диск, выполняющий роль запорного механизма. Он вращается вокруг своей оси, позволяя регулировать поток рабочей среды.
Принцип работы прибора
Поворотная дисковая задвижка включает в себя несколько ключевых элементов:
- корпус;
- диск;
- шток из стали;
- уплотнитель;
- кольца;
- втулки из латуни;
- штифт из нержавеющей стали.
Функционирование затвора интуитивно понятно благодаря его конструкции и расположению. Когда диск перпендикулярен потоку жидкости, задвижка закрыта. При повороте на 90 градусов диск становится параллельным потоку, открывая проход.
Задвижки типа «Баттерфляй» отличаются универсальностью применения. Они эффективно контролируют движение жидкости в трубопроводах, позволяя не только перекрывать и возобновлять поток, но и точно регулировать его объем и интенсивность. Высокая степень герметичности и надежности делает эти задвижки идеальными для использования в водопроводных системах, включая химические производства и пищевую промышленность.

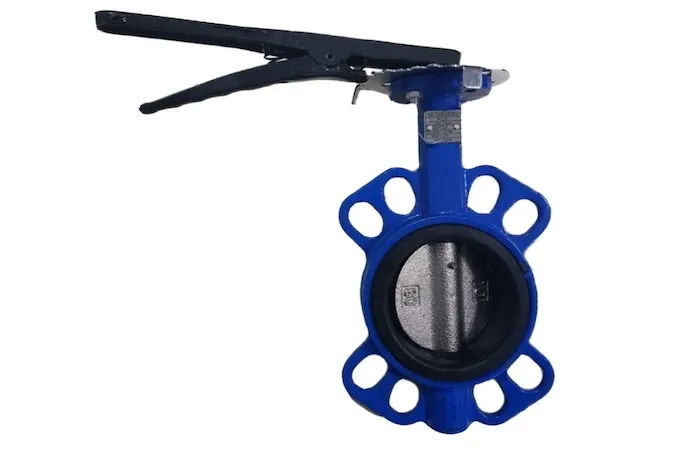

В чем особенности таких затворов?
Задвижки типа «Баттерфляй» находят широкое применение в различных отраслях. Они эффективны для трубопроводов, транспортирующих газы, жидкости и даже субстанции с твердыми включениями. Устройства с поворотным механизмом особенно востребованы в коммунальном хозяйстве, аграрном секторе, системах водоотведения и канализации.
Универсальность задвижек «Баттерфляй» позволяет использовать их практически в любых трубопроводных системах. Их ключевое преимущество — способность выдерживать значительное давление. Однако при превышении 2,5 МПа герметичность может снижаться. Именно поэтому производители рекомендуют эксплуатацию при давлении не более 1,6 МПа для сохранения оптимальных характеристик.
При выборе модели с чугунным диском важно учитывать условия эксплуатации. Чугун оптимален для неагрессивных сред, таких как пар, горячая и холодная вода. Однако его не рекомендуется использовать при температуре выше 130 °C. Доступная стоимость чугунных задвижек обусловлена определенными ограничениями в их применении.
